Transport materiałów stałych 10m3 / H Rurociągowy przenośnik łańcuchowy zgrzebłowy

Opis:

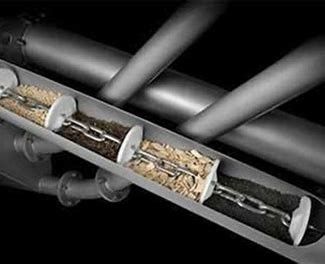

Łańcuch jako urządzenie napędowe napędza materiał poruszający się w zamkniętym rurociągu.Przy transporcie poziomym materiał stały jest popychany przez dysk na drodze.Gdy tarcie wewnętrzne warstwy materiału jest większe niż tarcie zewnętrzne między materiałem a ścianą rury, materiał przesunie się do przodu przez dyski i utworzy stabilny przepływ materiału;Podczas transportu w pionie materiał jest popychany przez tarcze do góry, jednocześnie dolne podawanie zapobiega opadaniu górnego materiału, generując tym samym poziomy nacisk boczny, który zwiększa tarcie wewnętrzne.Gdy tarcie wewnętrzne między materiałami jest większe niż tarcie zewnętrzne między materiałem a ścianą rury oraz własną grawitacją, materiał przesunie się w górę przez dyski, tworząc w ten sposób ciągły przepływ materiału.

Dane projektowe przenośnika rurowego Chian:

Wydajność = 300 m3 / h

Długość: pozioma = 80 m Pionowa = 60 m

Moc pojedynczej maszyny: = 15 kW

Główne parametry techniczne przenośnika łańcuchowego rurowego DN100:

Cechy rozwiązania:

• Całkowicie zamknięty rurociąg nie powoduje kurzu, nie zanieczyszcza środowiska, nie ma potrzeby instalowania innych urządzeń do usuwania pyłu;

• Dotyczy obszaru przeciwwybuchowego;

• Wymagają minimalnego poboru mocy i zużycia energii;niski koszt konserwacji i naprawy;

• Można zastosować metodę sterowania automatyzacją wysokiego stopnia, aby poprawić nowoczesny poziom;

• Zwiększyć odporność na ścieranie dysków w zależności od stanu, obniżyć koszty konserwacji;

• Specjalny mechanizm czyszczący i dyski są zaprojektowane tak, aby spełnić wymagania klientów dotyczące czystości.

• Aby zapewnić wytrzymałość łańcuchów i zwiększyć niezawodność systemu, przyjęto specjalne łańcuchy procesowe i procedurę testową.

• Specjalnie zaprojektowany sposób rozładowania może w pewnym stopniu spełnić wymagania dotyczące współczynnika resztkowego do przenoszenia różnych materiałów w tym samym rurociągu.

• Niezawodne działanie, zmniejszenie hałasu, poprawa środowiska pracy na miejscu.

• Bogate doświadczenie w instalacji i debugowaniu na miejscu może sprostać różnym problemom klientów.

• Elastyczne rozwiązanie można zapewnić zgodnie z różnymi warunkami pracy klientów.Można zastosować karmienie ręczne, karmienie cysterną i podawanie pojemników.W celu optymalizacji rozwiązania można osiągnąć wielokrotne podawanie, wielokrotne wyładowywanie.

Powiązane parametry:

Wydajność transportu ≤ 300 m3 / h

Odległość przenoszenia: odległość pozioma ≤ 80 m odległość pionowa ≤ 60 m

Zakresy zastosowań:

Stosowany do transportu materiałów stałych w przemyśle chemicznym, włókienniczym, zbożowym, spożywczym, mineralnym

Produkty powiązane:

Rozładunek big-bagów, stacja zrzutowa, odpylacz, podajnik obrotowy, pneumatyczny zawór suwakowy, pneumatyczny zawór przełączający, urządzenie do usuwania żelaza, czujnik poziomu itp.
